Tipos de Fluxogramas

Este artigo foi útil?
Considere fazer uma contribuição:


Ouça este artigo:

Os fluxogramas são usados para descrever diversas situações, processos ou fluxos de material ou pessoas. Para garantir esta flexibilidade de objetivos são usados inúmeros modelos diferentes e símbolos que terão sua aplicabilidade determinada pelo que se quer representar e por qual motivo. Até mesmo o significado dos símbolos pode mudar dependendo da terminologia a que se recorre, por isso, sempre que possível, é bom usar legendas.

Quando se quer representar junto ao fluxograma, de quem e a responsabilidade pela execução da tarefa pode-se usar dois recursos:

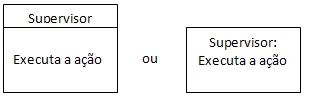

- A inserção do nome/cargo/setor responsável pela ação acima ou junto do texto;

- Ou podem ser utilizadas colunas;

Podemos ainda, ter fluxogramas com diversos formatos e que usam simbologias diferentes. Assim, o fluxograma pode ser classificado de acordo com sua forma de apresentação em: 1 – fluxograma (ou diagrama) de bloco, que pode ser horizontal ou vertical; 2 – fluxograma padrão (conforme o que vimos acima); 3 – fluxograma funcional; 4 – fluxograma cronograma; e 5 – fluxograma geográfico (superposto ao layout físico da organização/região).


Horizontal

Vertical

Funcional
Setores envolvidos Tipos de atividades
Gerente
Setor Financeiro

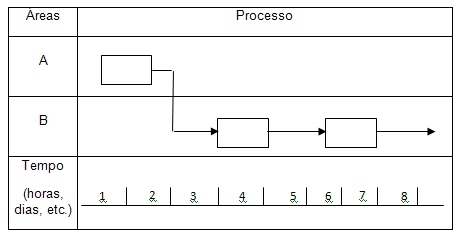

Cronograma

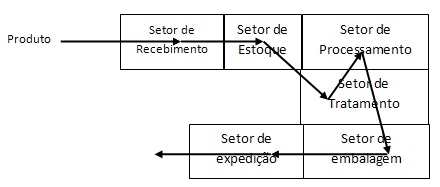

Geográfico

Outros símbolos estão disponíveis nos programas editores de texto para a criação de fluxogramas. Quais devem ou não ser usados vai depender da aplicação e do objetivo do fluxograma. Veja a seguir alguns exemplos (dentro deles está escrito para quê servem ou o quê representam):
