Exercícios - Resistores

Três resistores idênticos são colocados de tal modo que dois estão em série entre si e ao mesmo tempo em paralelo com o terceiro resistor. Dado que a resistência efetiva é de 2 Ω, quanto vale a resistência de cada um destes resistores Ohms (Ω)?

Quando as resistências R1 e R2 são colocadas em série, elas possuem uma resistência equivalente de 6 Ω. Quando R1 e R2 são colocadas em paralelo, a resistência equivalente cai para 4/3 Ω. Os valores das resistências R1 e R2 em Ω, respectivamente, são:

No cuidado com o planeta, a reciclagem é uma das estratégias mais eficientes. Um técnico guardou três resistores iguais de um Ω. Assinale o valor de resistência que ele não será capaz de obter, utilizando todos os três resistores.

O chuveiro elétrico é um dispositivo capaz de transformar energia elétrica em energia térmica, o que possibilita a elevação da temperatura da água. Um chuveiro projetado para funcionar em 110 V pode ser adaptado para funcionar em 220 V, de modo a manter inalterada sua potência.

Uma das maneiras de fazer essa adaptação é trocar a resistência do chuveiro por outra, de mesmo material e com o(a)

A resistência elétrica de um fio é determinada pelas suas dimensões e pelas propriedades estruturais do material. A condutividade (σ) caracteriza a estrutura do material, de tal forma que a resistência de um fio pode ser determinada conhecendo-se L, o comprimento do fio e A, a área de seção reta. A tabela relaciona o material à sua respectiva resistividade em temperatura ambiente.

Mantendo-se as mesmas dimensões geométricas, o fio que apresenta menor resistência elétrica é aquele feito de:

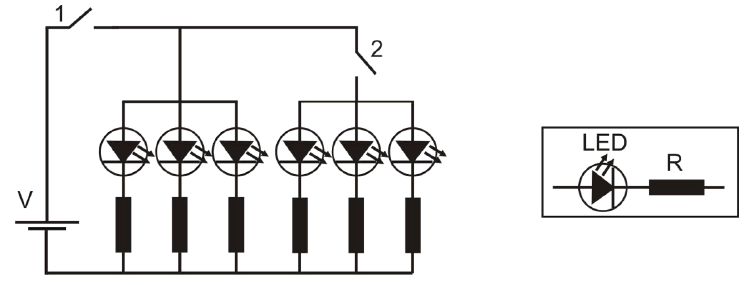

LED, do inglês Light EmittingDiode, ou seja, diodo emissor de luz, é um componente eletrônico, um semicondutor que ao ser percorrido por uma corrente elétrica emite luz em uma frequência que depende da dopagem. A grande vantagem do LED é o baixo consumo de energia e as pequenas dimensões. Na figura abaixo é apresentado, de forma esquemática, o circuito de uma lanterna de LED. Esta lanterna é composta por três pilhas em série, de 1,5 V cada, e por seis LEDs idênticos. A lanterna funciona da seguinte forma: ao acioná-la pela primeira vez, a chave 1 é ligada; ao acioná-la pela segunda vez, a chave 2 é ligada; ao acioná-la pela terceira vez, as duas chaves são desligadas. Os LEDs em questão possuem uma resistência desprezível. A única limitação técnica para o funcionamento de um LED é a corrente elétrica que o percorre. Vamos admitir que, para que um LED funcione perfeitamente, a corrente elétrica que o percorre deva ser de 20,0 mA. Para garantir isso, um resistor de resistência R é associado ao LED.

Com base no exposto, assinale a(s) proposição(ões) CORRETA(S).

Os resistores R2 e R3 são ligados em paralelo e esta associação é ligada em série com o resistor R1, como mostra a Figura 6. A configuração final é ligada a uma pilha que fornece tensão V para o circuito. Considere a situação em que R1=R2=R3=R.

Analise as proposições em relação à eletrodinâmica.

I. V1 =2V₂ e i₁ =2i₂
II. V₁ =3V₃ e i₁ =3i₃
III. i₂ =i₃ e V₂ =2V₃
IV. a corrente elétrica total vale 2V/3R
V. a resistência elétrica total vale 3R/2

Assinale a alternativa correta.

No circuito, mostrado na figura abaixo, a leitura do amperímetro é a mesma, estando ambos interruptores abertos ou fechados.

O valor da resistência R, indicado na figura, é:

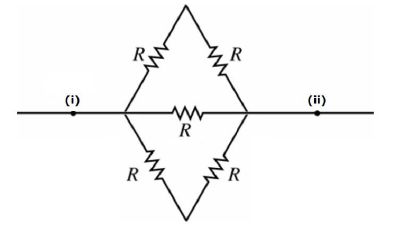

A diferença de potencial entre os pontos (i) e (ii) do circuito abaixo é V.

Considerando que todos os cinco resistores têm resistência elétrica R, a potência total por eles dissipada é:

Atualmente são usados LEDs (Light Emitting Diode) na iluminação doméstica. LEDs são dispositivos semicondutores que conduzem a corrente elétrica apenas em um sentido. Na figura, há um circuito de alimentação de um LED (L) de 8W, que opera com 4 V, sendo alimentado por uma fonte (F) de 6 V.

O valor da resistência do resistor (R), em Ω, necessário para que o LED opere com seus valores nominais é, aproximadamente:
