Exercícios - Circuitos elétricos

Questões de vestibulares sobre circuitos elétricos.
Ler artigo Circuitos elétricos.

Exercício 1: (Enem 2012)

Para ligar ou desligar uma mesma lâmpada a partir de dois interruptores, conectam-se os interruptores para que a mudança de posição de um deles faça ligar ou desligar a lâmpada, não importando qual a posição do outro. Esta ligação é conhecida como interruptores paralelos. Este interruptor é uma chave de duas posições constituída por um polo e dois terminais, conforme mostrado nas figuras de um mesmo interruptor. Na Posição I a chave conecta o polo ao terminal superior, e na Posição II a chave o conecta ao terminal inferior.

enemquestao73

O circuito que cumpre a finalidade de funcionamento descrita no texto é:


Exercício 2: (UFSC 2017)

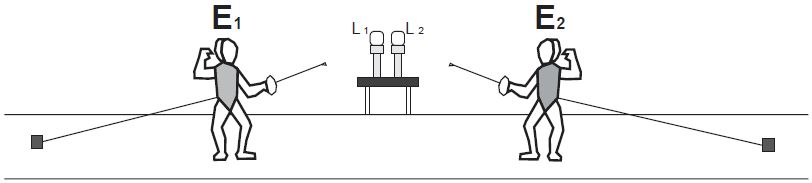

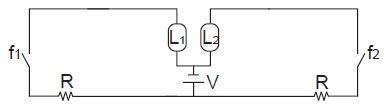

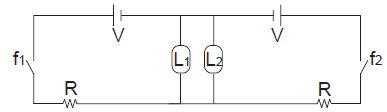

A esgrima, esporte presente nos jogos olímpicos da era moderna desde 1896, é caracterizada por um combate entre dois competidores que se enfrentam com armas brancas, neste caso florete, sabre ou espada. Cada oponente veste um colete que delimita a área que deve ser tocada pela arma para marcar pontos. Antigamente, a ponta do florete era mergulhada em tinta para facilitar a visualização dos pontos. Hoje são utilizados sensores na ponta do florete, que, ao tocar no colete do adversário, fecha um circuito, ligando uma lâmpada que assinala a pontuação. Basicamente, o circuito simplificado utilizado na esgrima elétrica é formado por uma lâmpada, fios elétricos, uma fonte de energia e uma chave f (sensor na ponta do florete) para fechar o circuito.

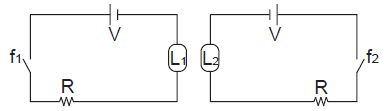

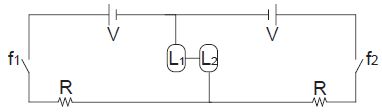

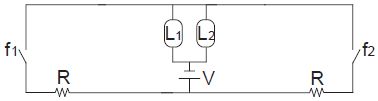

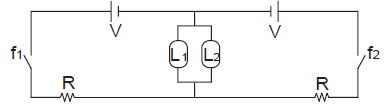

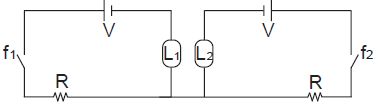

Com base no exposto e considerando que os lutadores não se tocam com os floretes simultaneamente, assinale os circuitos simplificados que podem marcar a pontuação correta de cada esgrimista ao tocar no oponente.


Exercício 3: (UFSC 2015)

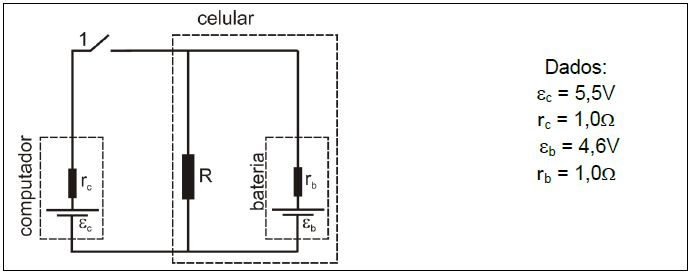

Bárbara recebeu a seguinte tarefa de seu professor de Física: procurar em casa algum equipamento que pudesse representar um circuito gerador-resistor-receptor. Após observar o seu celular carregando conectado ao computador por um cabo USB (Universal Serial Bus), tentou representar o circuito de maneira esquemática, conforme a figura a seguir:

Observação: a tensão de saída da porta USB deste computador é Vc = εc - i.r= 5,0 V e a corrente máxima é de 500,0 mA.
De acordo com o exposto acima, é CORRETO afirmar que:


Exercício 4: (UNICAMP 2016)

Muitos dispositivos de aquecimento usados em nosso cotidiano usam resistores elétricos como fonte de calor. Um exemplo é o chuveiro elétrico, em que é possível escolher entre diferentes opções de potência usadas no aquecimento da água, por exemplo, morno (M), quente (Q) e muito quente (MQ). Considere um chuveiro que usa a associação de três resistores, iguais entre si, para oferecer essas três opções de temperatura. A escolha é feita por uma chave que liga a rede elétrica entre o ponto indicado pela letra N e um outro ponto indicado por M, Q ou MQ, de acordo com a opção de temperatura desejada. O esquema que representa corretamente o circuito equivalente do chuveiro é:


Exercício 5: (Enem 2015)

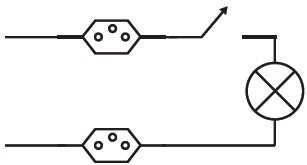

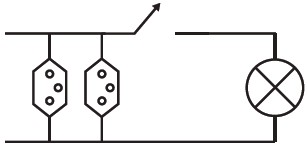

Um estudante, precisando instalar um computador, um monitor e uma lâmpada em seu quarto, verificou que precisaria fazer a instalação de duas tomadas e um interruptor na rede elétrica. Decidiu esboçar com antecedência o esquema elétrico.

"O circuito deve ser tal que as tomadas e a lâmpada devem estar submetidas à tensão nominal da rede elétrica e a lâmpada deve poder ser ligada ou desligada por um interruptor sem afetar os outros dispositivos" - pensou.

Símbolos adotados:

Qual dos circuitos esboçados atende às exigências?


Exercício 6: (Enem 2016)

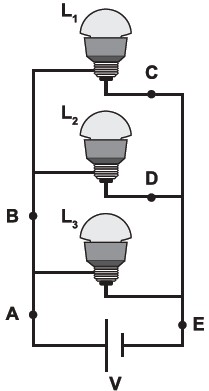

Três lâmpadas idênticas foram ligadas no circuito esquematizado. A bateria apresenta resistência interna desprezível, e os fios possuem resistência nula. Um técnico fez uma análise do circuito para prever a corrente elétrica nos pontos: A, B, C, D e E; e rotulou essas correntes de IA, IB, IC, ID e IE, respectivamente.

O técnico concluiu que as correntes que apresentam o mesmo valor são:


Exercício 7: (Acafe 2017/2)

Muitos instrumentos elétricos são utilizados por quem trabalha com eletricidade, todavia, podemos considerar a chave de teste um dos mais simples. Trata-se de uma chave de fenda que possui um circuito interno contendo uma lâmpada em série com um resistor. A lâmpada acende quando um dos terminais da chave toca um condutor energizado e o outro está em contato com o corpo da pessoa que a manuseia.

Assinale a alternativa correta que completa as lacunas das frases a seguir.

Quando a pessoa coloca o dedo em uma extremidade (figura), _______ o circuito. O resistor possui uma _____ resistência elétrica e está ligado em _______ com a lâmpada; assim, a corrente elétrica não tem intensidade suficiente para produzir dor.


Exercício 8: (Acafe 2017/2)

Num circuito elétrico são ligadas quatro lâmpadas iguais conectadas a uma tomada conforme a figura a seguir.

Se denotarmos por I a intensidade luminosa de cada lâmpada, a proporção entre as luminosidades das lâmpadas é:


Exercício 9: (URCA 2018/1)

Uma lâmpada possui a seguinte inscrição 10 W e 2 V. Os valores da resistência elétrica dessa lâmpada e da corrente elétrica são, respectivamente, iguais a:


Exercício 10: (URCA 2017/2)

Um circuito-série de corrente contínua possui uma bateria com eletromotância e=14 volts, e resistência interna r=1,5 ohm, um motor com contra-eletromotância e'=6 volts e resistência interna r'=0,5 ohm e, por fim, uma resistência externa (de uma lâmpada, por exemplo) com R=18 ohms. A corrente elétrica neste circuito tem intensidade:
