Exercícios - Leis de Ohm

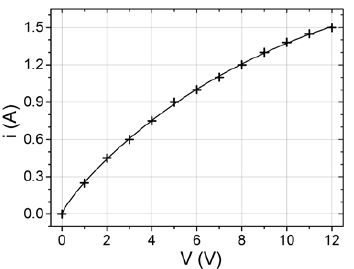

O gráfico abaixo apresenta a curva corrente elétrica i versus diferença de potencial V para uma lâmpada de filamento.

Sobre essa lâmpada, considere as seguintes afirmações.

I - O filamento da lâmpada é ôhmico.
II - A resistência elétrica do filamento, quando ligado em 6 V, é 6 Ω.
III- A potência dissipada pelo filamento, quando ligado em 8 V, é 0,15 W.

Quais estão corretas?

Considere o texto:

A expressão R=V/i não constitui a lei de Ohm pois trata-se da definição de resistência elétrica R em termos da diferença de potencial “V” aplicada e da intensidade de corrente “i” que percorre o condutor em consideração. Ela permite calcular a resistência elétrica de um condutor independente deste ser ohmico ou não. A lei de Ohm declara que a resistência elétrica de cada condutor de uma ampla classe de condutores, especialmente os metálicos, é uma constante (quando outros fatores externos não interferem no condutor em foco) e, neste caso, pela definição de resistência R=V/i, a intensidade de corrente “i” que vai percorrer o condutor é diretamente proporcional a diferença de potencial “V” nele aplicada.

Podemos dizer que:

Considere as afirmações:

I) A expressão R=V/i não constitui a lei de Ohm pois trata-se da definição de resistência elétrica R em termos da diferença de potencial “V” aplicada e a intensidade de corrente “i” que percorre o condutor em consideração. Ela permite calcular a resistência elétrica de um condutor independente deste ser ohmico ou não.
II) A lei de Ohm declara que a resistência elétrica de cada condutor de uma ampla classe de condutores, especialmente os metálicos, é uma constante (quando outros fatores externos não interferem no condutor em foco) e, neste caso, pela definição de resistência R=V/i, a intensidade de corrente “i” que vai percorrer o condutor é diretamente proporcional a diferença de potencial “V” nele aplicada.

Podemos dizer que:

As propriedades elétricas de dois resistores A e B foram investigadas, e os dados obtidos para eles foram dispostos na forma de um gráfico V x i, em que V é a tensão aplicada e i é a corrente elétrica que por eles circula. As curvas para os resistores A (linha cheia) e B (linha tracejada) são apresentadas na figura abaixo.

Com base nos dados apresentados, considere as seguintes afirmativas:

1. O resistor B é ôhmico.

2. Os resistores têm resistências iguais quando submetidos a uma tensão de 10 V.

3. A potência dissipada pelo resistor A quando submetido a uma tensão de 20 V vale 0,6 W.

4. O resistor B apresenta uma resistência de 50 Ω quando submetido a uma tensão de 5 V.

Assinale a alternativa correta.
