O cientista Georg Simon Ohm (1787 – 1854), a partir de suas medidas experimentais, chegou a conclusão de que todos os materiais sujeitos a uma diferença de potencial apresentam uma resistência de valor constante à passagem da corrente elétrica.

Desta forma, sendo a resistência elétrica uma constante, a intensidade da corrente elétrica cresce proporcionalmente ao valor da tensão aplicada, obedecendo à seguinte expressão:

U = i.R

Mas esta equação é satisfeita para resistores ôhmicos e não ôhmicos. Portanto não deve ser utilizada como uma declaração da Lei de Ohm, tendo como válido apenas a expressão verbal citada anteriormente.

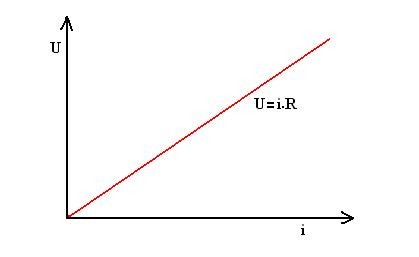

Graficamente, para resistores ôhmicos, a primeira lei de Ohm mostra:

Observa-se que o coeficiente angular deste gráfico, dado por U/i resulta na resistência elétrica, constante para qualquer diferença de potencial. Obviamente, há um limite de validade para esta, que é denominada a primeira lei de Ohm. Para tensões muito altas, a resistência acaba não tendo um comportamento linear. Dentro do limite em que a lei de Ohm é válida, ela tem a seguinte forma:

“A resistência de um objeto é independente da intensidade ou do sinal da diferença de potencial aplicada”

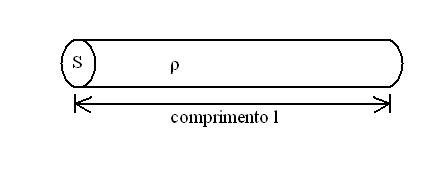

A segunda forma, conhecida como segunda lei de Ohm, relaciona a resistência elétrica com as dimensões do objeto e as características do material de que ele é composto. Para tanto, foi considerado um objeto de um material de resistividade ρ, dimensões cilíndricas de comprimento l e área de seção transversal reta S mostrado na figura abaixo.

Através de suas análises, este cientista concluiu que a resistividade de cada material é constante para qualquer campo elétrico aplicado, e desta forma, poderia obter uma expressão para determinar a resistência elétrica. Esta propriedade, segundo Ohm, é diretamente proporcional à resistividade do material, ao comprimento e inversamente proporcional à área de seção transversal reta do respectivo objeto, e é enunciada como segue:

“A resistividade (ou condutividade) de um material é independente da intensidade, direção e sentido do campo elétrico”.

Matematicamente, assume a forma:

R =ρ.l/S

É válido lembrar que apenas esta última é verdadeiramente condizente com o enunciado da lei de Ohm.

Esta lei é válida para certas faixas de temperaturas e de campo elétrico aplicados. Desta forma, os resistores são considerados ôhmicos porque obedecem à lei de Ohm dentro dos limites de tensão aplicados no local do circuito ao qual compõe. Alguns dispositivos à base de semicondutores, como diodos e transistores não são ôhmicos (HALLIDAY  - 2007).

Referências bibliográficas:
HALLIDAY, David,  Resnik Robert,  Krane, Denneth S.  Física 3, volume 2,  5 Ed. Rio de Janeiro:  LTC,  2004.  384 p.

BISQUOLO, Paulo Augusto Resistência elétrica, resistividade e leis de Ohm. Disponível em: (http://educacao.uol.com.br/fisica/ult1700u46.jhtm) acessado em 23/01/2010.
