Transmissão de Movimento Circular Uniforme

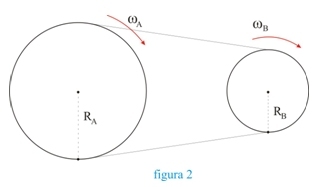

É possível efetuar a transmissão de movimentos circulares entre duas rodas, dois discos ou duas polias através de dois procedimentos básicos: encostando-os (figura 1) ou ligando-os por uma corrente (figura 2). Em ambos os casos, costuma-se usar engrenagens cujos dentes se adaptam entre si, quando em contato, ou se encaixam nos elos da corrente de ligação, para não haver deslizamento ou escorregamento.

Embora na transmissão por contato haja inversão no sentido do movimento, o que não ocorre na transmissão por corrente (ou correia), em ambas as situações as velocidades lineares dos pontos periféricos das duas rodas são iguais, em cada instante. Assim, considerando os pontos A e B destacados nas figuras 1 e 2, temos:

Os raios das rodas, e portanto, dos movimentos descritos pelos pontos A e B são RA e RB respectivamente. Temos então:

Logo:

Portanto as velocidades angulares das rodas são inversamente proporcionais aos respectivos raios. Essa proporcionalidade inversa em relação aos raios vale também para as freqüências pois:
