Questões da prova UFRGS 2015

Em 2014, comemoraram-se os 50 anos do início da operação de trens de alta velocidade no Japão, os chamados trens-bala. Considere que um desses trens desloca-se com uma velocidade constante de 360 km/h sobre trilhos horizontais. Em um trilho paralelo, outro trem desloca-se também com velocidade constante de 360 km/h, porém em sentido contrário.

Nesse caso, o módulo da velocidade relativa dos trens, em m/s, é igual a:

Trens MAGLEV, que têm como princípio de funcionamento a suspensão eletromagnética, entrarão em operação comercial no Japão, nos próximos anos. Eles podem atingir velocidades superiores a 550 km/h. Considere que um trem, partindo do repouso e movendo-se sobre um trilho retilíneo, é uniformemente acelerado durante 2,5 minutos até atingir 540 km/h.

Nessas condições, a aceleração do trem, em m/s², é:

Em uma região onde a aceleração da gravidade tem módulo constante, um projétil é disparado a partir do solo, em uma direção que faz um ângulo α com a direção horizontal, conforme representado na figura abaixo.

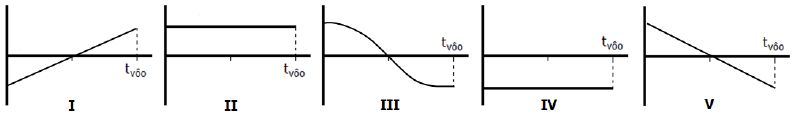

Assinale a opção que, desconsiderando a resistência do ar, indica os gráficos que melhor representam, respectivamente, o comportamento da componente horizontal e o da componente vertical, da velocidade do projétil, em função do tempo.

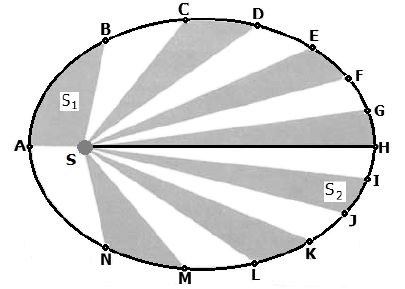

A elipse, na figura abaixo, representa a órbita de um planeta em torno de uma estrela S. Os pontos ao longo da elipse representam posições sucessivas do planeta, separadas por intervalos de tempo iguais. As regiões alternadamente coloridas representam as áreas varridas pelo raio da trajetória nesses intervalos de tempo. Na figura, em que as dimensões dos astros e o tamanho da órbita não estão em escala, o segmento de reta SH representa o raio focal do ponto H, de comprimento p.

Considerando que a única força atuante no sistema estrela-planeta seja a força gravitacional, são feitas as seguintes afirmações.

I - As áreas S₁ e S_2, varridas pelo raio da trajetória, são iguais.
II - O período da órbita é proporcional a P³ .
III- As velocidades tangenciais do planeta nos pontos A e H, V_A e V_H, são tais que V_A > V_H.

Quais estão corretas?

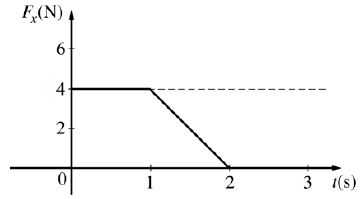

Um bloco de massa 1 kg move-se retilineamente com velocidade de módulo constante igual a 3 m/s, sobre uma superfície horizontal sem atrito. A partir de dado instante, o bloco recebe o impulso de uma força externa aplicada na mesma direção e sentido de seu movimento. A intensidade dessa força, em função do tempo, é dada pelo gráfico abaixo.

A partir desse gráfico, pode-se afirmar que o módulo da velocidade do bloco após o impulso recebido é, em m/s, de:

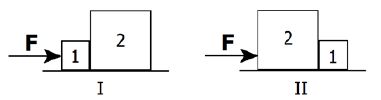

Dois blocos, 1 e 2, são arranjados de duas maneiras distintas e empurrados sobre uma superfície sem atrito, por uma mesma força horizontal F. As situações estão representadas nas figuras I e II abaixo.

Considerando que a massa do bloco 1 é m₁ e que a massa do bloco 2 é m₂ = 3 m₁, a opção que indica corretamente a intensidade da força que atua entre os blocos, nas situações I e II, é, respectivamente:

Na figura abaixo, estão representados dois pêndulos simples, X e Y, de massas iguais a 100 g. Os pêndulos, cujas hastes têm massas desprezíveis, encontram-se no campo gravitacional terrestre. O pêndulo Y encontra-se em repouso quando o pêndulo X é liberado de uma altura h = 0,2 m em relação a ele. Considere o módulo da aceleração da gravidade g = 10 m/s².

Após a colisão, X e Y passam a mover-se juntos, formando um único pêndulo de massa 200 g. Se v é a velocidade do pêndulo X no instante da colisão, o módulo da velocidade do pêndulo de massa 200 g, imediatamente após a colisão, é:

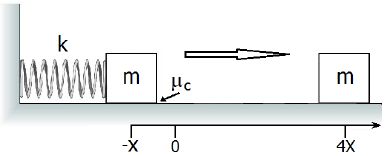

Observe o sistema formado por um bloco de massa m comprimindo uma mola de constante k, representado na figura abaixo.

Considere a mola como sem massa e o coeficiente de atrito cinético entre o bloco e a superfície igual a μ_c.

Qual deve ser a compressão X da mola para que o bloco deslize sem rolar sobre a superfície horizontal e pare no ponto distante 4X da posição de equilíbrio da mola?

Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que aparecem.

Dois objetos, R e S, cujos volumes são iguais, são feitos do mesmo material. R tem a forma cúbica e S a forma esférica. Se R é maciço e S é oco, seus respectivos pesos P_R e P_S são tais que ......... . Quando mantidos totalmente submersos em água, a força de empuxo E_R exercida sobre R é ........ força de empuxo E_S exercida sobre S.

Duas barras metálicas, X e Y, de mesmo comprimento (l) em temperatura ambiente T₀, são aquecidas uniformemente até uma temperatura T. Os materiais das barras têm coeficientes de dilatação linear, respectivamente α_X e α_Y, que são positivos e podem ser considerados constantes no intervalo de temperatura ΔT=T – T₀.

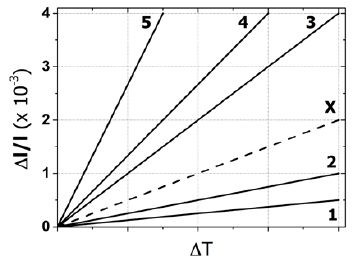

Na figura abaixo, a reta tracejada X representa o acréscimo relativo Δl/l no comprimento da barra X, em função da variação da temperatura.

Sabendo que α_Y=2α_X, assinale a alternativa que indica a reta que melhor representa o acréscimo Δl/l no comprimento da barra Y, em função da variação da temperatura.
