Questões da prova UFRGS 2019

Um automóvel viaja por uma estrada retilínea com velocidade constante. A partir de dado instante, considerado como t = 0, o automóvel sofre acelerações distintas em três intervalos consecutivos de tempo, conforme representado no gráfico abaixo.

Assinale a alternativa que contém o gráfico que melhor representa o deslocamento do automóvel, nos mesmos intervalos de tempo. Informação: nos gráficos, (0,0) representa a origem do sistema de coordenadas.

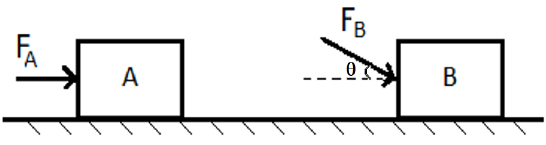

Na figura abaixo, duas forças de intensidade F_A = 20 N e F_B = 50 N são aplicadas, respectivamente, a dois blocos A e B, de mesma massa m, que se encontram sobre uma superfície horizontal sem atrito. A força F_B forma um ângulo θ com a horizontal, sendo sen θ = 0,6 e cos θ = 0,8.

A razão a_B/a_A entre os módulos das acelerações a_B e a_A, adquiridas pelos respectivos blocos B e A, é igual a

Em 12 de agosto de 2018, a NASA lançou uma sonda espacial, a Parker Solar Probe, com objetivo de aprofundar estudos sobre o Sol e o vento solar (o fluxo contínuo de partículas emitidas pela coroa solar). A sonda deverá ser colocada em uma órbita tal que, em seu ponto de máxima aproximação do Sol, chegará a uma distância deste menor que 1/24 da distância Sol-Terra.

Considere F_T o módulo da força gravitacional exercida pelo Sol sobre a sonda, quando esta se encontra na atmosfera terrestre, e considere F_S o módulo da força gravitacional exercida pelo Sol sobre a sonda, quando a distância desta ao Sol for igual a 1/24 da distância Sol-Terra.

A razão F_S/F_T entre os módulos dessas forças sobre a sonda é igual a

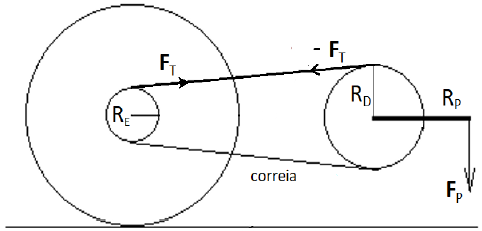

A figura abaixo representa um sistema de coroas dentadas de uma bicicleta, que está se movendo com velocidade constante. As coroas dentadas giram sem atrito em torno de seus eixos.

A coroa dentada dianteira de raio R_D é movimentada pelos pedais e está ligada à coroa traseira de raio R_E pela correia de massa desprezível. F_P é a força aplicada no pedal cujo comprimento é R_P a partir do centro da coroa.

Nessa situação, o módulo do torque transmitido à roda traseira, através da coroa de raio R_E, é

Um dispositivo de lançamento vertical de massas consiste em um tubo com uma mola sobre a qual são colocados objetos. Após a mola ser comprimida, o sistema massa-mola é liberado. Não há contato entre a massa e a parede do tubo, e a resistência do ar é desprezível.

Na figura I, um objeto de massa m é colocado sobre uma mola de constante elástica k. A mola é então comprimida por uma distância X. Quando o sistema é liberado, o objeto é arremessado verticalmente e atinge uma altura h.

Na figura II, um objeto de massa 2m é colocado sobre a mesma mola e esta é comprimida por uma distância 2X. Nesse caso, a altura H atingida pelo objeto, após a liberação do sistema, é

Na figura abaixo, um corpo de massa M desliza com velocidade constante sobre um plano inclinado que forma um ângulo θ com o plano horizontal.

Considere g o módulo da aceleração da gravidade e despreze a resistência do ar.

Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que aparecem.

Quando o centro de massa do corpo desce uma altura h, os trabalhos realizados pela força peso e pela força de atrito entre corpo e plano são, respectivamente, ........ e ........ .

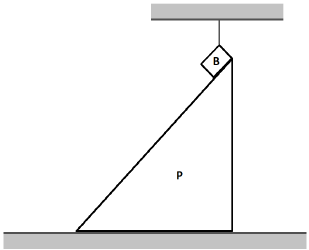

Um bloco B está suspenso por um fio de massa desprezível e apoiado sobre um plano inclinado P, conforme representa a figura abaixo. Não há atrito entre o bloco e o plano nem entre o plano e a superfície horizontal. O sistema está inicialmente em repouso.

Assinale a alternativa que indica, respectivamente, através das setas, a trajetória seguida pelos centros de massa do bloco e do sistema bloco+plano inclinado, quando o fio é cortado.

A esfera de massa M cai, de uma altura h, verticalmente ao solo, partindo do repouso. A resistência do ar é desprezível.

A figura a seguir representa essa situação.

Sendo T o tempo de queda e g o módulo da aceleração da gravidade, o módulo da quantidade de movimento linear da esfera, quando atinge o solo, é

Impulso específico é uma medida da eficiência do uso do combustível por motores a jato para produzir o necessário impulso. Ele é calculado pela razão entre os módulos do impulso produzido pelo motor e do peso do combustível usado, P_c, isto é, I/P_c.

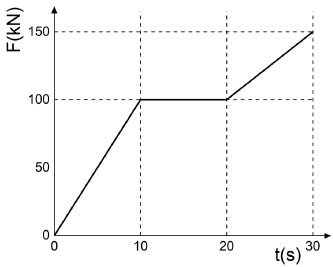

A figura abaixo representa a força produzida por um motor a jato durante 30 s.

Sabendo que o impulso específico do motor é de 2000 s e considerando o módulo da aceleração da gravidade igual a 10 m/s², a massa de combustível usado nesse intervalo de tempo foi de

Em um tubo transparente em forma de U contendo água, verteu-se, em uma de suas extremidades, uma dada quantidade de um líquido não miscível em água. Considere a densidade da água igual a 1 g/cm3.

A figura abaixo mostra a forma como ficaram distribuídos a água e o líquido (em cinza) após o equilíbrio.

Qual é, aproximadamente, o valor da densidade do líquido, em g/cm³?
